Dobladora de paneles tipo brazo de prensa
La dobladora de paneles con brazo de prensa STON utiliza tecnología de brazo de prensa para sujetar láminas de metal y lograr un plegado de alta precisión. Maneja láminas de gran tamaño y cumple con los requisitos de ángulos de plegado complejos, lo que la hace adecuada para fabricar varios componentes de láminas de metal. La estructura del brazo de prensa garantiza estabilidad y flexibilidad, brindando resultados consistentes.
Consulta ahora
Añadir a la cesta
··· Dobladora de paneles tipo brazo de prensa ···
Modelo: STON A2, B2, C2, D2, E2
Longitud máxima de plegado: 1000~3200 mm
STON-A2 | STON-B2 | STON-C2 | STON-D2 | STON-E2 | |
Dimension（L×W×H） | 3700×1500×2800 | 4500×2000(2200)×2800 | 5100×2700×2800 | 5700×3100×2800 | 7000×3800×2800 |
Feeding method | press arm | press arm | press arm | press arm | press arm |
Max. bending speed | 0.2s/knife | 0.2s/knife | 0.2s/knife | 0.2s/knife | 0.2s/knife |
Max. bending length （mm） | 1000×1000 | 1400（1600）×1250 | 2000×1500 | 2500×1500 | 3200×1500 |
Max. bending height（mm） | 170 | 170/300 | 170/300 | 170/300 | 170 |
Min bending thickness（mm） | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
Min. four-sided forming size（mm） | 140×190 | 140×190 | 140×190 | 140×190 | 140×190 |
Single-sided forming | 140mm | 140mm | 140mm | 140mm | 140mm |
Max.bending thickness（mm） | stainless steel 1.2 Steel plate 2.0 Aluminum plate 2.5 | stainless steel 1.5 Steel plate 2.5 Aluminum plate 3.0 | stainless steel 1.5 steel plate2.5 Aluminum plate 3.0 | stainless steel 1.5 steel plate 2.5 Aluminum plate 3.0 | stainless steel 1.5 steel plate 2.5 Aluminum plate 3.0 |
Descripción general
La dobladora de paneles con brazo de prensa STON utiliza tecnología de brazo de prensa para sujetar láminas de metal y lograr un plegado de alta precisión. Maneja láminas de gran tamaño y cumple con los requisitos de ángulos de plegado complejos, lo que la hace adecuada para fabricar varios componentes de láminas de metal. La estructura del brazo de prensa garantiza estabilidad y flexibilidad, brindando resultados consistentes.
Aprende más
Demostraciones de flexión
Casos de aplicación en la industria
-

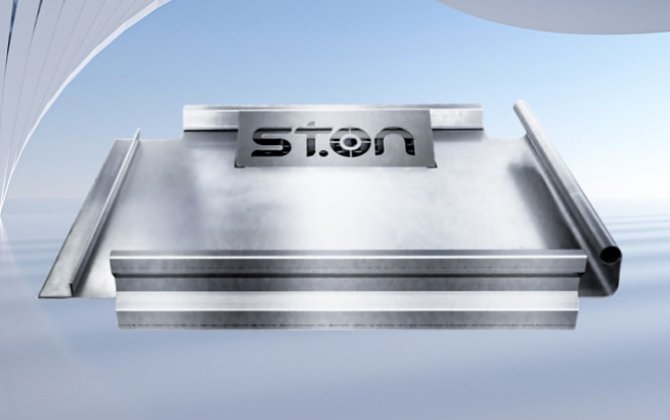

Muestra de STONVer el proceso
-

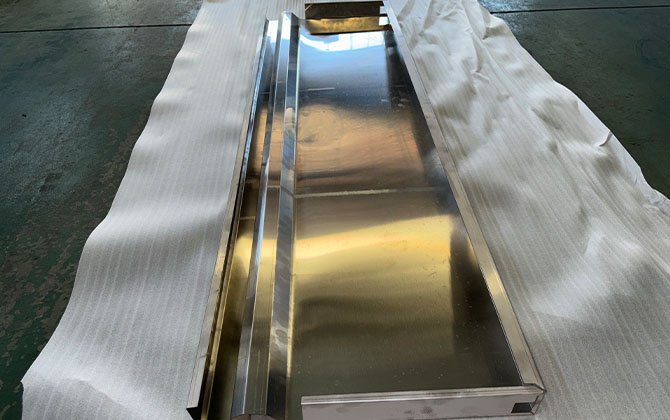

Componente del refrigerador
Ver el proceso
-

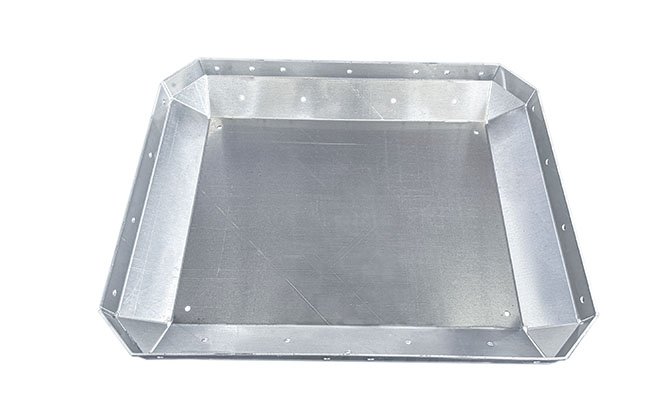

Placa de cubierta de la estación de carga EV
Ver el proceso
-

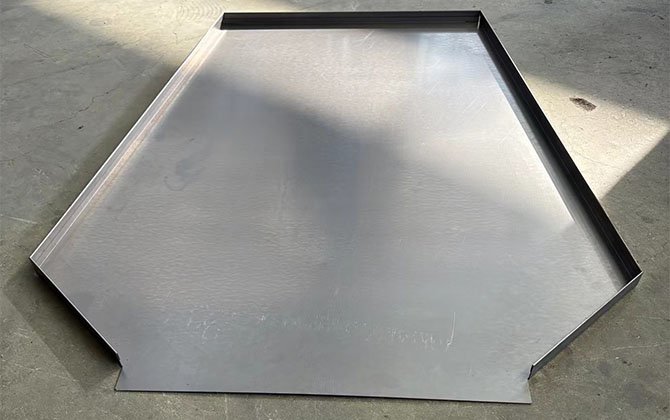

Componente de maquinaria ganadera
Ver el proceso
Caso de muestra
-

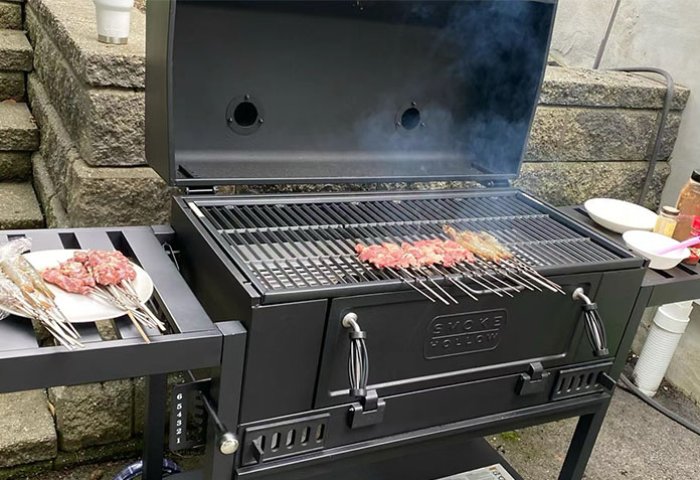

Parrilla de barbacoa
-

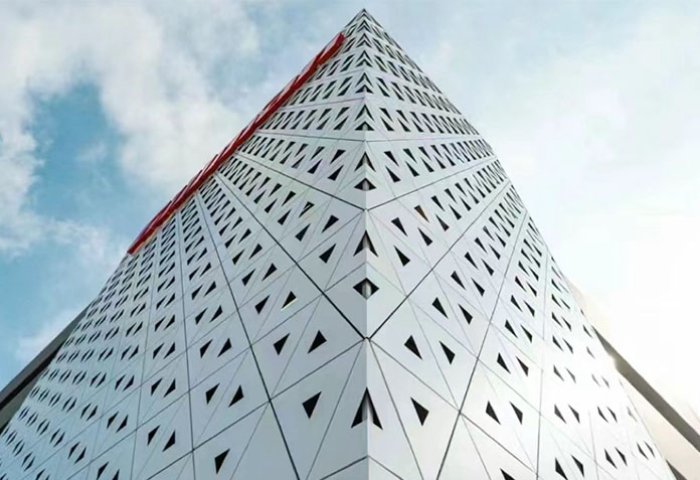

Muro cortina de construcción
-
Banco de trabajo de cocina
-
Caja de camión frigorífico
-
Acondicionador de aire
-
Ascensor
-
Archivador
-
Máquina expendedora
··· Verifique la coincidencia de su industria ···
Introducción de componentes
-
01.
Compatibilidad de materiales
La dobladora de paneles STON es compatible con una amplia gama de materiales, incluidos acero inoxidable, placas de acero y placas de aleación de aluminio. El equipo mantiene una precisión de doblado y una calidad de superficie constantes al procesar diferentes materiales, lo que satisface las demandas de varios escenarios de aplicación.
-
02.

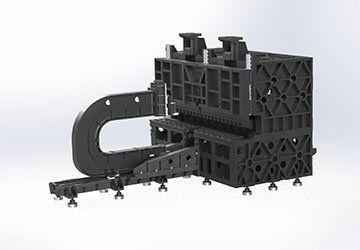

Diseño estructural y fundiciones
La paneladora STON presenta una estructura de hierro fundido de alta resistencia, tratada con recocido a alta temperatura y mecanizado preciso para mejorar la rigidez. Este diseño minimiza los errores operativos a largo plazo, lo que garantiza estabilidad, precisión y una vida útil prolongada.
-
03.

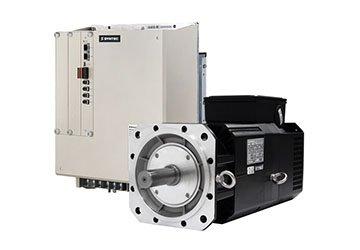

Sistema de motor y accionamiento
La dobladora de paneles STON emplea exclusivamente motores servo absolutos y sistemas de accionamiento de alto rendimiento de la misma marca, lo que garantiza una coordinación perfecta entre los componentes. Los motores absolutos proporcionan un posicionamiento preciso sin necesidad de reiniciar, manteniendo la precisión. Este sistema gestiona la coordinación de varios ejes y las tareas complejas, lo que aumenta la eficiencia de la producción y minimiza el tiempo de inactividad.
-
04.

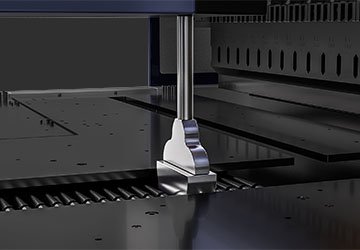

Sistema de detección
La paneladora STON cuenta con un avanzado sistema de detección de brazo de sujeción accionado por servomotor que mide el espesor de la chapa y ajusta la presión automáticamente. A diferencia de los sistemas neumáticos, el sistema servo de STON ofrece una mayor precisión, evitando daños en el material, garantizando una distribución uniforme de la fuerza, mejorando la calidad del mecanizado y reduciendo los desperdicios.
-
05.

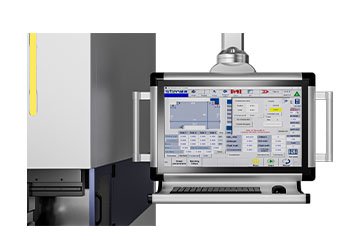

Sistema de control e interfaz
La paneladora STON está equipada con un sistema de control inteligente y una interfaz de usuario intuitiva. Admite hasta 100.000 modelos 3D, ofrece programación en varios idiomas, monitorización en tiempo real y diagnóstico remoto. Los usuarios pueden ajustar fácilmente los parámetros de producción, optimizar las trayectorias de plegado y reducir la intervención manual, lo que garantiza la ejecución fluida de tareas de plegado complejas.
-
06.

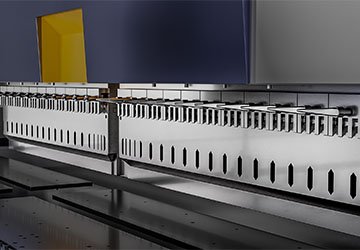

Herramientas de doblado
La dobladora de paneles STON está equipada con herramientas de doblado versátiles, resistentes al desgaste y de alta resistencia, adecuadas para procesar una variedad de materiales. Los cabezales de las herramientas están hechos de acero de alta resistencia de primera calidad, diseñado con precisión para una durabilidad excepcional. El diseño flexible de la herramienta permite cambios rápidos para adaptarse a diferentes requisitos de procesamiento, lo que garantiza un rendimiento óptimo en una variedad de aplicaciones.
-
07.

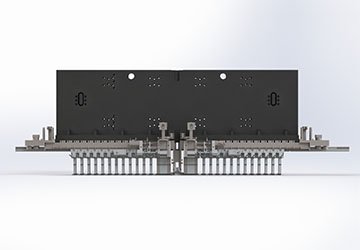

Tecnología de herramientas auxiliares y automáticas
La paneladora STON integra tecnología de herramientas auxiliares y automáticas. Las herramientas auxiliares permiten realizar múltiples tareas en procesos complejos sin cambiar las herramientas principales. La tecnología de herramientas automáticas configura combinaciones de herramientas a través de un sistema CNC, lo que reduce el tiempo de configuración y la hace especialmente adecuada para líneas de producción.
-
08.

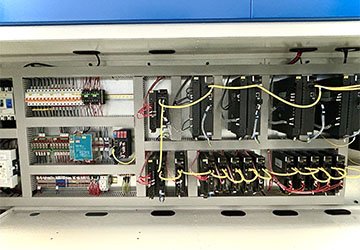

Sistema eléctrico
El sistema eléctrico de la dobladora de paneles STON está diseñado meticulosamente con componentes electrónicos de alta calidad que cumplen con los estándares internacionales, lo que garantiza un suministro de energía y una transmisión de señales estables. El sistema eléctrico incluye protección contra sobrecargas y detección inteligente de fallas, lo que mejora la confiabilidad del sistema y la facilidad de mantenimiento, al tiempo que garantiza un funcionamiento seguro.
-
09.

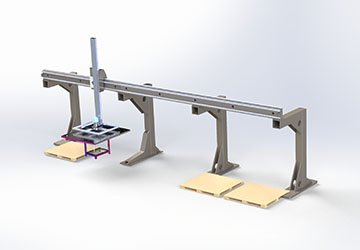

Automatización y funciones inteligentes
La dobladora de paneles STON integra un sistema automático de carga y descarga que se conecta sin problemas con brazos robóticos y otros equipos auxiliares. Cuenta con planificación inteligente de la trayectoria de doblado y funciones de detección y ajuste automáticos, lo que reduce significativamente las operaciones manuales, mejora la eficiencia de producción y mejora la precisión de doblado, lo que la hace ideal para la producción de gran volumen.
-
010.

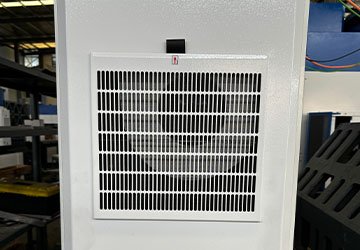

Sistema de enfriamiento
La dobladora de paneles STON está equipada con un sistema de enfriamiento eficiente, que utiliza aire acondicionado para mantener el control de la temperatura durante operaciones de alta intensidad, extendiendo así la vida útil del equipo.
-
011.

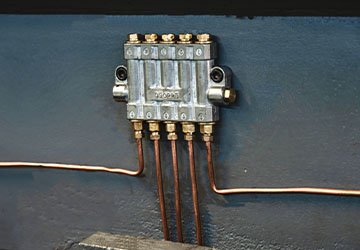

Sistema de lubricación
La dobladora de paneles STON cuenta con tubos de lubricación de cobre de alto rendimiento, que son más duraderos y resistentes a la corrosión que los tubos de PVC estándar de la industria. Estos tubos de cobre evitan fugas de aceite, lo que protege los componentes internos y reduce las fallas mecánicas.
-
012.
Eficiencia energética
La paneladora STON pone énfasis en la eficiencia energética al incorporar motores de ahorro energético y un sistema de accionamiento optimizado para mantener un alto rendimiento y reducir el consumo de energía. Las funciones de automatización mejoran aún más la eficiencia de producción, minimizando las pérdidas de energía durante todo el proceso de producción.
