Prensa punzonadora CNC con servomotor
· Amplia aplicación: versátil para manejar diversas necesidades de procesamiento de chapa metálica, adaptable a requisitos complejos.
· Automatización y personalización: la torreta multiestación admite configuraciones personalizadas para satisfacer diversas necesidades de los clientes con un alto nivel de automatización.
Consulta ahora
Añadir a la cesta
··· Prensa punzonadora de torreta CNC con servomotor STON ···
Modelo: STSK-SF25/STSK-SF30/STSK-SF40
Fuerza de perforación: 25/30/40 toneladas
| Parameter | Unit | Remarks | ||||||
| Model | STSK-SF25/STSK-SF30/STSK-SF40 | |||||||
| Punching Force | 250（25）/300(30)/400(40) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500/2000/2500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 1800 | hpm | ||||||
| Max Punching Hits | 800 | hpm | ||||||
| Number of Control Axes | 5(X、Y、T、C、R) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 3 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 5 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500/6500/7800×5200×2100 | mm | ||||||
Descripción general
•Amplia aplicación: Versátil para manejar diversas necesidades de procesamiento de chapa metálica, adaptable a requisitos complejos.
•Automatización y personalización: La torreta multiestación admite configuraciones personalizadas para satisfacer diversas necesidades de los clientes con un alto nivel de automatización.
•Eficiencia y precisión: La alta velocidad de punzonado y la alta precisión garantizan una producción fluida y eficiente con errores mínimos.
•Eficiencia energética: El sistema servoaccionado reduce el consumo de energía, optimiza los procesos, minimiza el desperdicio de material y mejora la eficiencia de los recursos.
Aprende más
Demostraciones de puñetazos
Casos de aplicación en la industria
-

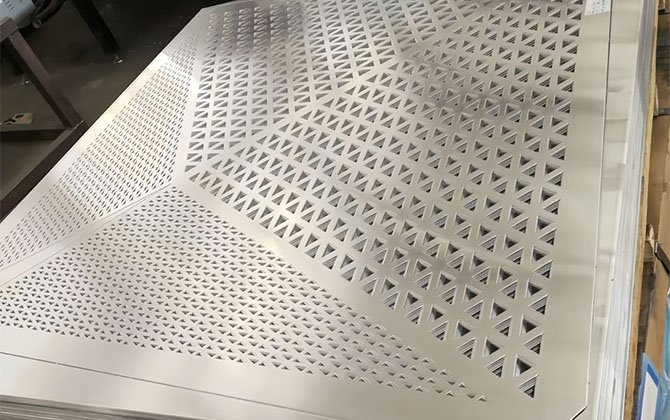

Panel lateral de mueblesVer el proceso
-

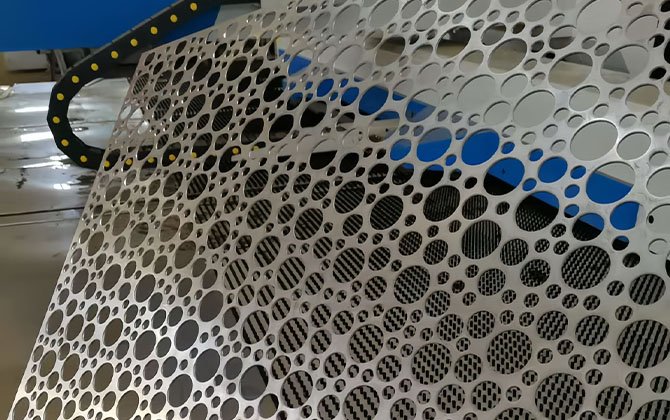

Muro cortina estampado
Ver el proceso
-

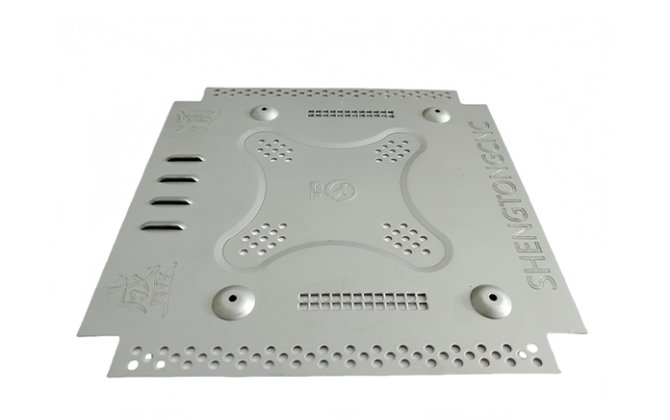

Muestra de STON
Ver el proceso
-

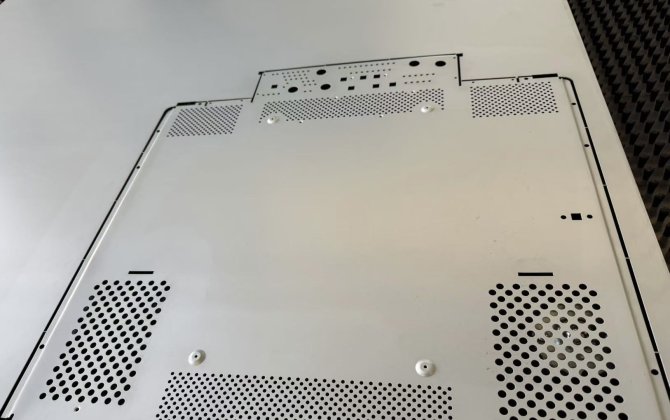

Equipo médico
Ver el proceso
Caso de muestra
-

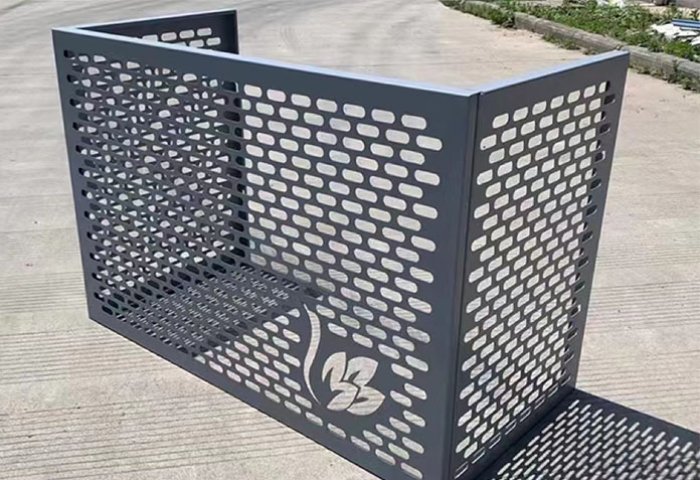

Caja de unidad de aire acondicionado
-

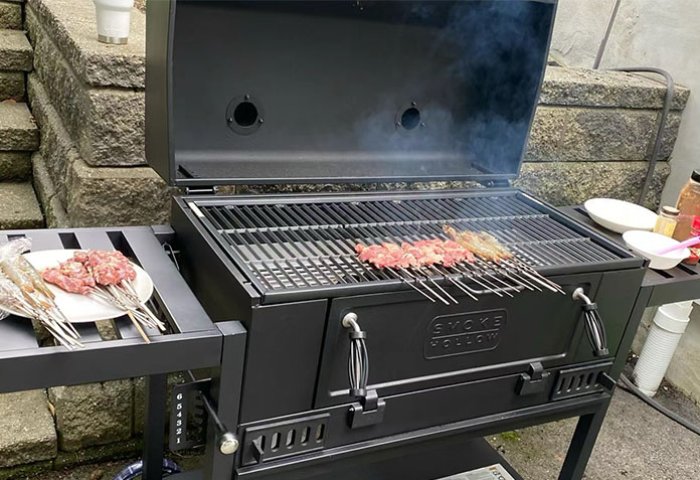

Parrilla de barbacoa
-

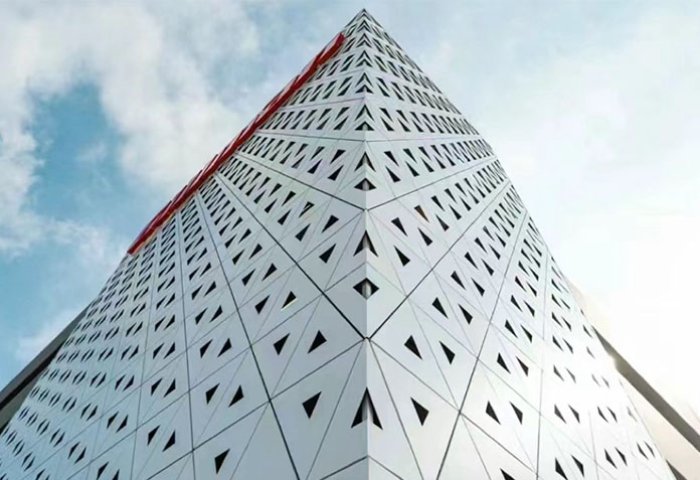

Muro cortina de construcción
-

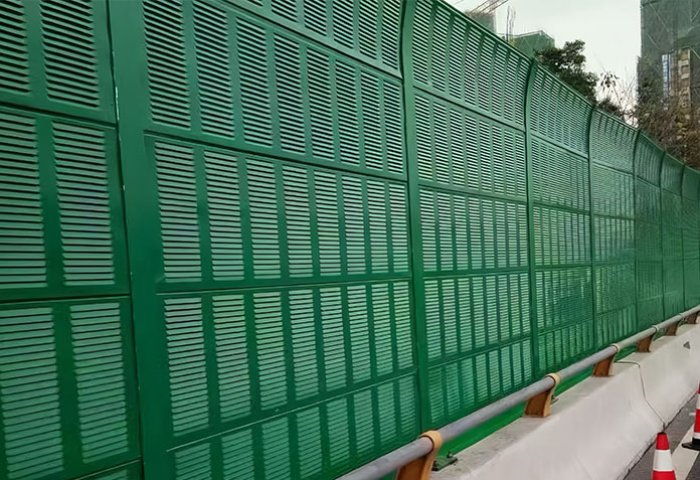

Barrera de sonido en autopistas
-

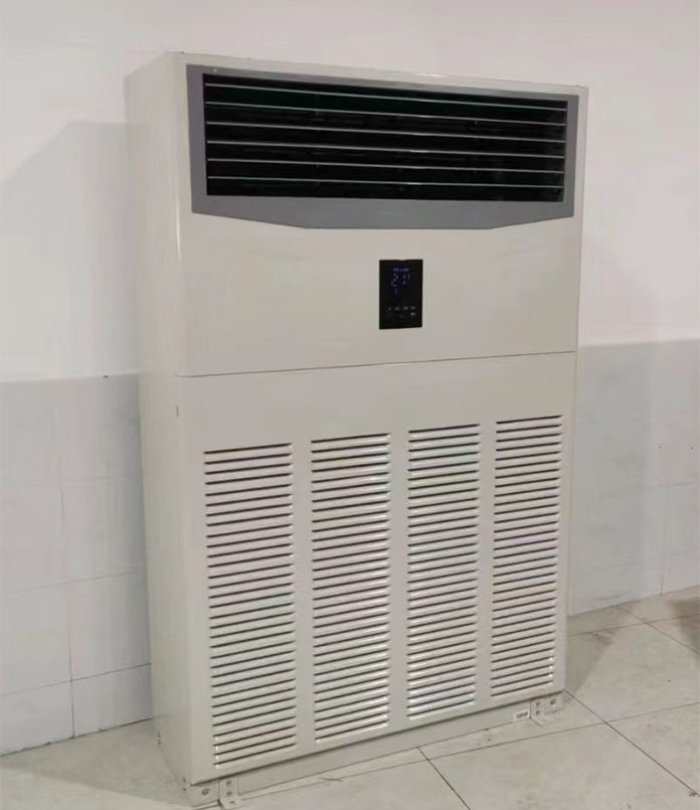

Acondicionador de aire
-

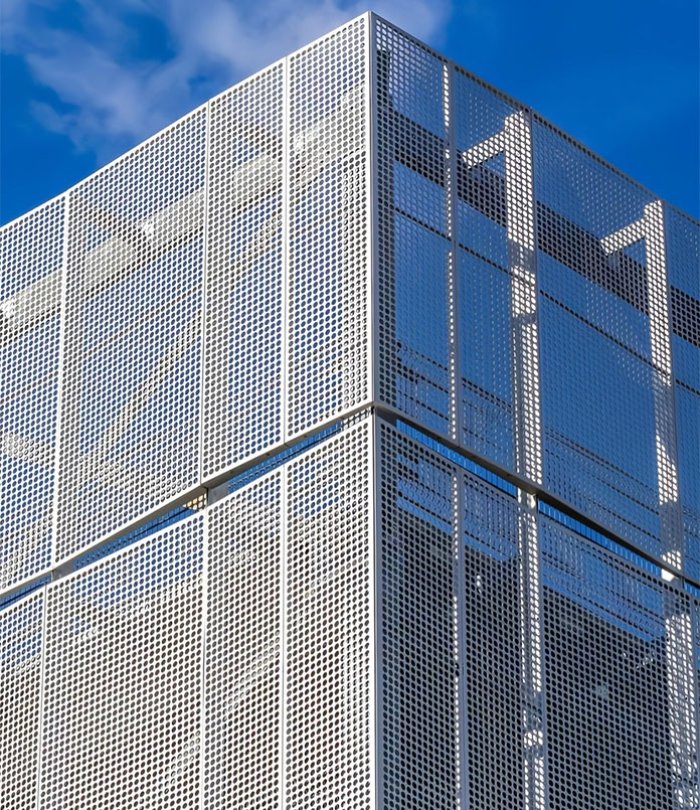

Panel de revestimiento de aluminio
-

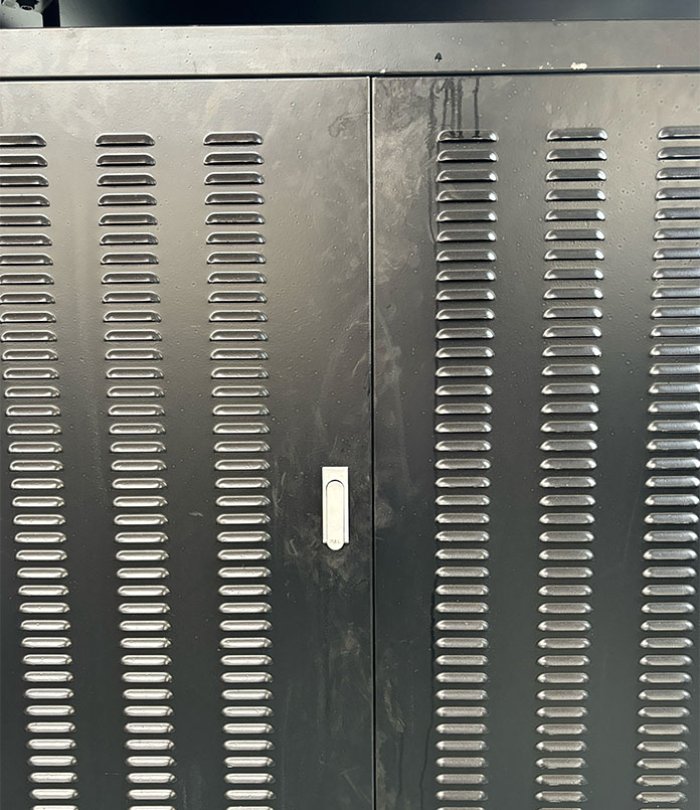

Caja de gabinete
-

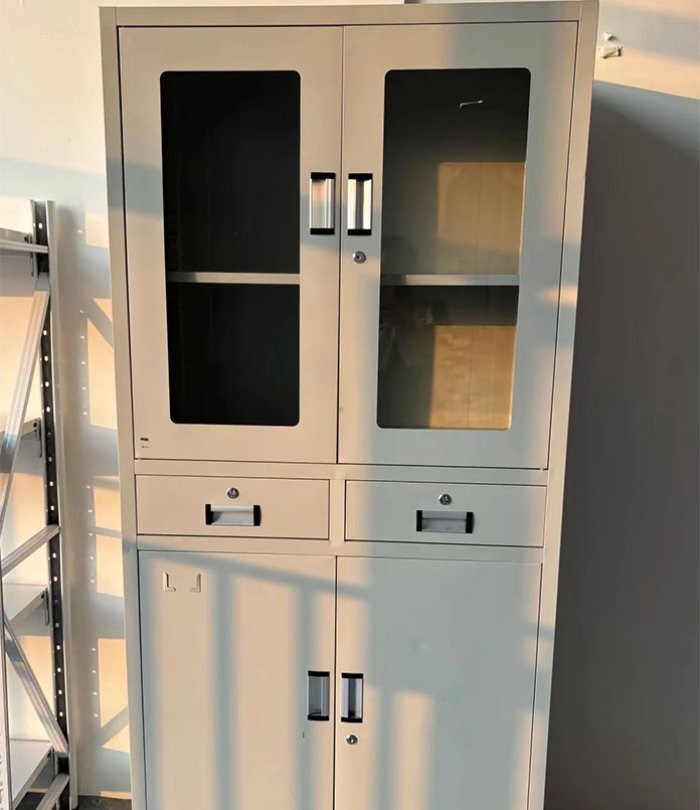

Archivador
··· Verifique la coincidencia de su industria ···
Introducción de componentes
-
01.

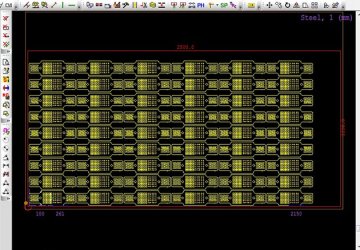

Sistema CNC
• Comunicación y control estables: placa base importada y unidad servo de bus RTEX de Panasonic, que utiliza una transmisión de bucle cerrado completo, lo que garantiza señales de control precisas y rápidas con pérdida de señal mínima.
• Transmisión de datos eficiente: el bus RTEX permite un intercambio de datos sin problemas y un monitoreo en tiempo real con sólidas capacidades antiinterferencias.
• Capacidad de actualización y compatibilidad: admite actualizaciones de software y es compatible con varios sistemas de carga/descarga, lo que garantiza flexibilidad para la expansión comercial futura.
-
02.

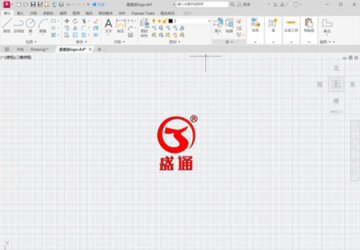

Sistema de programación
• Fácil de usar: la visualización gráfica de los programas de procesamiento reduce los errores, es compatible con los sistemas G-code, CAD y CNCKad y admite la vinculación de múltiples ejes para una mayor flexibilidad y eficiencia.
• Gestión de parámetros: combina y almacena automáticamente los parámetros para una fácil recuperación, lo que mejora significativamente la eficiencia operativa.
-
03.

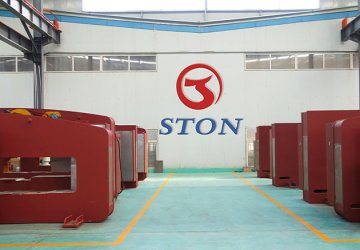

Estructura del marco
•Diseño de alta resistencia: la estructura cerrada tipo “O”, analizada mediante métodos de elementos finitos, garantiza una alta estabilidad y resistencia a las vibraciones.
•Mecanizado de precisión: el recocido a alta temperatura elimina la tensión interna y los componentes clave, como los rieles guía y los tornillos de avance, se mecanizan en un solo dispositivo, lo que garantiza la precisión del ensamblaje.
-
04.

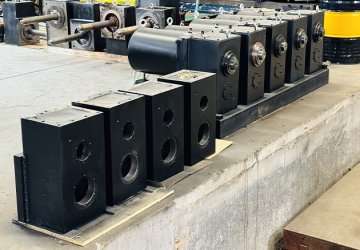

Conjunto de punzonado
• Eficiente y estable: el conjunto de punzonado sellado patentado evita fugas y está equipado con un motor de accionamiento directo servo de alta potencia, lo que mejora la velocidad de respuesta de punzonado.
• Ajuste inteligente: el control de punzonado oscilante ajusta automáticamente los ángulos de giro en función del proceso, lo que mejora la eficiencia de punzonado. El sistema de refrigeración por aceite garantiza un funcionamiento estable en condiciones extremas.
-
05.

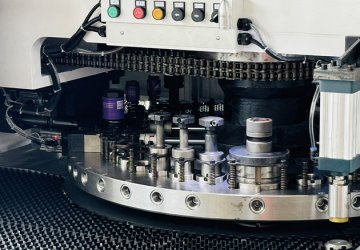

Mecanismo de transmisión
•Alta precisión y estabilidad: la torreta se somete a pruebas rigurosas para garantizar la planitud, la concentricidad y el paralelismo. La transmisión de doble cadena mejora la estabilidad.
•Posicionamiento preciso: el diseño de posicionamiento de cilindro mejorado reduce el desgaste de la manga lateral de la torreta, y el sistema de transmisión de engranaje helicoidal proporciona un rendimiento rápido, preciso y silencioso con alta durabilidad.
-
06.

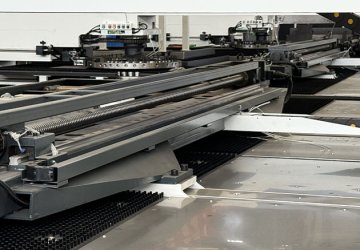

Sistema de alimentación
• Alimentación de alta precisión: los rieles guía de los ejes X e Y integrados y los tornillos guía garantizan una alimentación precisa. Las abrazaderas neumáticas son fáciles de operar y proporcionan un agarre y una alimentación estables.
• Sistema de lubricación: la lubricación automática multipunto garantiza la lubricación completa de todas las piezas móviles, lo que reduce el desgaste.
